Cáp Điện Lực: Thành Phần, Tiêu Chuẩn Kỹ Thuật và Lựa Chọn Phù Hợp Cho Hệ Thống Điện

Cáp điện lực là một trong những yếu tố quan trọng trong hệ thống truyền tải và phân phối điện năng. Đây là loại dây dẫn chuyên dụng, được thiết kế để truyền tải điện năng từ nguồn phát đến các phụ tải tiêu thụ. So với các loại dây điện thông thường, cáp điện lực có cấu trúc phức tạp hơn với nhiều lớp bảo vệ, đảm bảo khả năng chịu tải cao và khả năng hoạt động ổn định trong những điều kiện môi trường khắc nghiệt.

Cáp điện lực không chỉ đảm nhiệm nhiệm vụ truyền tải điện năng mà còn phải đảm bảo các yếu tố an toàn cho hệ thống và người sử dụng. Đồng thời, cáp cần có khả năng bảo vệ lõi dẫn khỏi các tác động cơ học, nhiệt, và hóa học từ môi trường bên ngoài.

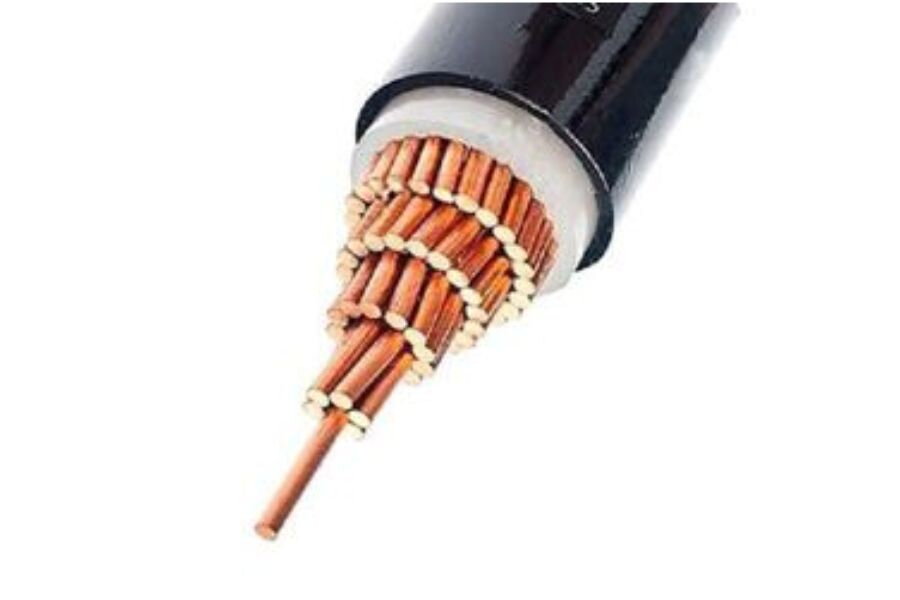

Cấu Tạo Kỹ Thuật Của Cáp Điện Lực

Cáp điện lực thường có cấu tạo gồm nhiều lớp, mỗi lớp đều đóng vai trò quan trọng để đảm bảo tính an toàn và hiệu suất của hệ thống điện.

Lõi Dẫn Điện (Conductor)

Lõi dẫn điện là phần trung tâm của cáp, chịu trách nhiệm dẫn dòng điện từ nguồn cung cấp đến nơi tiêu thụ. Các vật liệu phổ biến dùng làm lõi dẫn điện bao gồm:

• Đồng (Cu): Dẫn điện tốt và có độ bền cơ học cao, nhưng giá thành tương đối cao.

• Nhôm (Al): Dẫn điện không tốt bằng đồng nhưng có trọng lượng nhẹ hơn và giá thành thấp, thường được sử dụng trong các hệ thống truyền tải dài.

Tùy thuộc vào mục đích sử dụng, lõi dẫn có thể được thiết kế dạng sợi đặc hoặc dạng bện nhiều sợi nhỏ, giúp cáp có tính linh hoạt cao, dễ dàng chịu uốn và kéo dài tuổi thọ.

Lớp Cách Điện (Insulation)

Lớp cách điện bao quanh lõi dẫn giúp ngăn ngừa sự rò rỉ dòng điện và bảo vệ an toàn cho người sử dụng. Các vật liệu cách điện phổ biến bao gồm:

• PVC (Polyvinyl Chloride): Dễ dàng chế tạo, chi phí thấp, nhưng có khả năng chịu nhiệt kém hơn các vật liệu khác.

• XLPE (Cross-linked Polyethylene): Chịu nhiệt và điện áp cao hơn PVC, đặc biệt được sử dụng trong các cáp điện lực yêu cầu hiệu suất cao.

• EPR (Ethylene Propylene Rubber): Chịu được nhiệt độ cao, khả năng chống hóa chất tốt, thường được dùng trong các môi trường có yêu cầu khắc nghiệt.

Lớp Bảo Vệ Và Áo Giáp (Sheath & Armor)

Để bảo vệ lõi dẫn khỏi các tác động cơ học, các loại cáp điện lực thường được trang bị lớp bảo vệ bên ngoài như lớp giáp thép hoặc băng kim loại. Các lớp này giúp chống lại va đập, lực nén, và ngăn ngừa động vật gặm nhấm.

Lớp vỏ ngoài của cáp, thường làm từ PVC hoặc PE, giúp bảo vệ cáp khỏi tác động của nước, tia UV và hóa chất, đồng thời giúp cáp có độ bền cao hơn khi sử dụng ngoài trời hay trong môi trường ẩm ướt.

Phân Loại Cáp Điện Lực Theo Cấp Điện Áp

Cáp điện lực có thể được phân loại theo cấp điện áp sử dụng, từ đó quyết định đến thiết kế và cấu trúc của cáp.

Cáp Hạ Thế (Low Voltage – LV)

Cáp hạ thế có điện áp làm việc dưới 1 kV, thường được sử dụng trong các công trình dân dụng, các tòa nhà, văn phòng, và các khu vực phân phối điện trong nhà máy nhỏ. Đây là loại cáp phổ biến nhất, dùng để cung cấp năng lượng cho các thiết bị chiếu sáng, điều hòa không khí, và các thiết bị điện dân dụng.

Cáp Trung Thế (Medium Voltage – MV)

Cáp trung thế có điện áp làm việc từ 1 kV đến 35 kV, thường được sử dụng trong các mạng lưới phân phối điện khu công nghiệp, trạm biến áp, hoặc các hệ thống truyền tải nội bộ. Cáp trung thế có thiết kế phức tạp hơn và yêu cầu các tiêu chuẩn kỹ thuật nghiêm ngặt hơn để đảm bảo an toàn trong quá trình sử dụng.

Cáp Cao Thế (High Voltage – HV)

Cáp cao thế được sử dụng cho điện áp trên 35 kV và được ứng dụng trong mạng lưới truyền tải quốc gia. Cấu trúc của loại cáp này phức tạp hơn nhiều so với cáp hạ thế và trung thế, yêu cầu khả năng cách điện rất tốt và thiết kế chịu được điện trường lớn.

Nguyên Lý Lựa Chọn Cáp Điện Lực Đúng Kỹ Thuật

Việc lựa chọn cáp điện lực không thể chỉ dựa vào các yếu tố như tiết diện của cáp mà cần phải xem xét nhiều yếu tố kỹ thuật để đảm bảo an toàn và hiệu suất cao nhất cho hệ thống.

Xác Định Dòng Tải Thực Tế

Dòng tải định mức của cáp phải lớn hơn dòng làm việc tối đa của hệ thống điện. Nếu lựa chọn cáp có tiết diện quá nhỏ, cáp sẽ dễ bị quá nhiệt, gây hư hỏng lớp cách điện, và có nguy cơ dẫn đến cháy nổ.

Tính Toán Sụt Áp

Sụt áp quá lớn sẽ ảnh hưởng đến hiệu suất của thiết bị và có thể gây giảm hiệu quả hoạt động của toàn bộ hệ thống. Đảm bảo rằng sụt áp không vượt quá 5% đối với hệ thống hạ thế.

Điều Kiện Lắp Đặt

Tùy thuộc vào môi trường lắp đặt (chôn ngầm, trên máng cáp, ngoài trời), hệ số hiệu chỉnh dòng tải của cáp sẽ khác nhau. Các yếu tố như nhiệt độ môi trường và khoảng cách giữa các sợi cáp cũng ảnh hưởng đến khả năng tản nhiệt và hiệu suất của cáp.

Ứng Dụng Thực Tiễn Của Cáp Điện Lực

Cáp điện lực có ứng dụng rộng rãi trong nhiều lĩnh vực, từ công trình dân dụng đến các ngành công nghiệp nặng và năng lượng tái tạo.

Trong Công Trình Dân Dụng

Cáp điện lực hạ thế được sử dụng để cấp điện cho các hệ thống chiếu sáng, điều hòa không khí, và các thiết bị gia dụng công suất lớn. Các yêu cầu đối với cáp trong môi trường này là an toàn, chống cháy lan và dễ dàng lắp đặt.

Trong Công Nghiệp Nặng

Tại các nhà máy sản xuất thép, xi măng, và hóa chất, cáp điện lực phải chịu được nhiệt độ cao, môi trường ăn mòn, và tải điện liên tục. Vì vậy, cáp trung thế và cao thế với lớp giáp bảo vệ đặc biệt thường được sử dụng trong các môi trường này.

Trong Năng Lượng Tái Tạo

Các dự án điện mặt trời và điện gió yêu cầu cáp điện lực có khả năng chống tia UV, chống ẩm và chịu nhiệt độ dao động lớn. Đây là lĩnh vực đang thúc đẩy sự phát triển của các dòng cáp chuyên dụng mới.

Các Rủi Ro Khi Sử Dụng Cáp Điện Lực Kém Chất Lượng

Cáp điện lực không đạt chuẩn có thể dẫn đến nhiều vấn đề nghiêm trọng như:

• Tăng tổn thất điện năng

• Quá nhiệt gây cháy

• Hỏng thiết bị đầu cuối

• Nguy cơ điện giật

Chi phí sửa chữa và thay thế cáp không đạt chất lượng thường rất cao, vì vậy việc lựa chọn cáp điện lực chất lượng ngay từ đầu là vô cùng quan trọng.

Bảo Trì Và Kiểm Tra Định Kỳ Cáp Điện Lực

Để đảm bảo tuổi thọ và an toàn vận hành, cáp điện lực cần được kiểm tra định kỳ qua các phương pháp như đo điện trở cách điện, kiểm tra nhiệt độ bề mặt và phát hiện điểm nóng bằng camera hồng ngoại. Việc phát hiện sớm sự suy giảm cách điện sẽ giúp ngăn ngừa các sự cố lớn và tối ưu chi phí vận hành.

Kết Luận: Cáp Điện Lực – Yếu Tố Quyết Định Sự Ổn Định Của Hệ Thống Điện

Cáp điện lực đóng vai trò quan trọng trong toàn bộ cấu trúc hạ tầng điện. Chất lượng của cáp ảnh hưởng trực tiếp đến hiệu suất, an toàn và tuổi thọ của toàn bộ hệ thống điện. Việc hiểu rõ về cấu tạo, tiêu chuẩn và các yếu tố cần thiết khi lựa chọn cáp giúp các kỹ sư và nhà đầu tư đưa ra quyết định chính xác, đảm bảo an toàn và tiết kiệm chi phí lâu dài. Cáp điện lực không chỉ là thành phần quan trọng trong hệ thống điện mà còn là yếu tố quyết định đến sự bền vững và an toàn trong vận hành hệ thống điện.
